設置機器:大型スペクトログラフ


大型スペクトログラフ(OLS)とは

昭和54年度(1979年度)に設置された世界最大の超大型分光照射設備です。
※OLS :Okazaki Large Spectrograph

性能

・光源:30kW キセノンアークランプ
・分光方式:回折格子(90 ㎝平方)による分光(250-1000 nm)
・波長精度:±2 nm(一般的なLEDの約10倍)
・光強度:赤道直下南中時の太陽光と同程度(地球上の光を再現できる)
・同時に多波長での実験が可能

特徴

・強い光強度が得られる(図1参照)。(減光フィルターにより調整可能)
・波長精度が高い。
・一度に多波長の実験が可能。
以上のことから、光の波長による効果の違いを精密に測定して、作用スペクトルを決定することが可能となります。その他にも、強力照射光源として、多様な研究への応用が可能です。

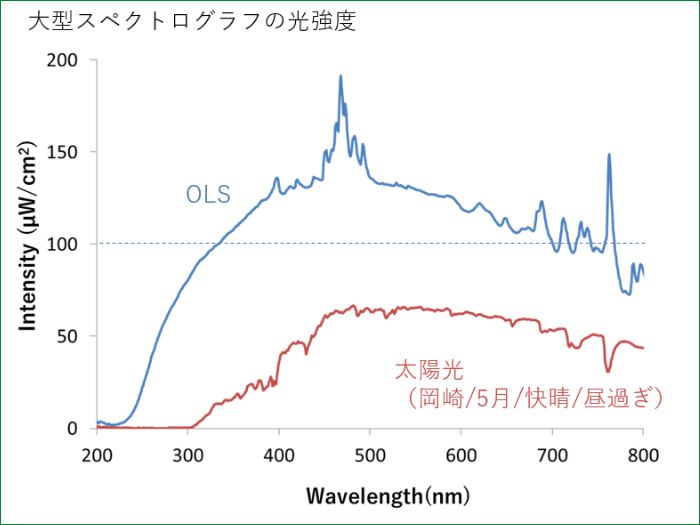

図1. 大型スペクトログラフの光強度.



主な構成

主光源(図2のA1)は30キロワットの電極水冷型キセノン短アークランプ、光源部集光鏡(図2のA2)は口径約80センチで曲率半径1.2メートルの凹面鏡、分光部の配置はモンク・ギリーソン型、分光部集光鏡(図2のA7)は約1メートル角で曲率半径9メートル、F/7の凹面鏡、回折格子(図2のA8)は約15センチ角の、溝数1200本/ミリメートル、ブレーズ波長250ナノメートルと500ナノメートルとのダブルブレーズ平面回折格子を、計36枚モザイク型に配置して、約90センチ角です。回折格子中心より水平焦点面までの距離は約10メートルです。

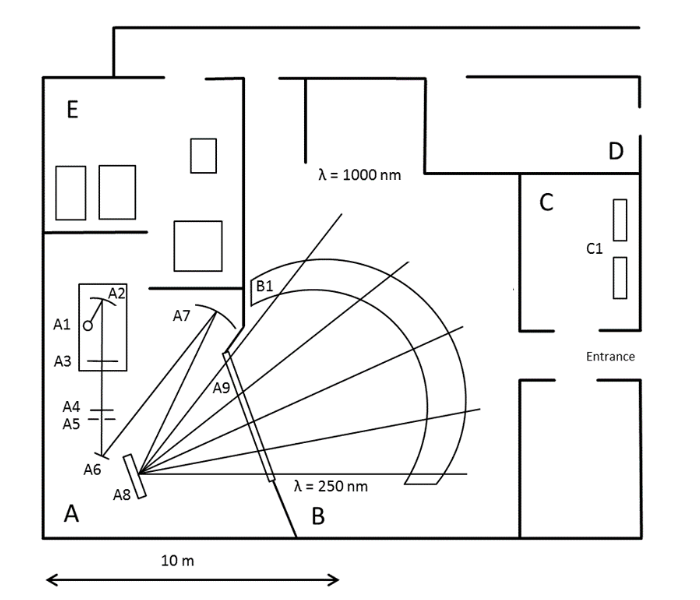

図2. 大型スペクトログラフの構成.
A: 光源・分光室、B: 照射室、C: 実験室、D: 休憩室、E: 電源室、A1: 30kWキセノン短アークランプ、A2: 光源部集光鏡、A3: 光源部シャッター、A4: 熱線吸収フィルター、A5: 入射スリット、A6: 変向平面鏡、A7: 分光器部集光鏡、A8: 回折格子、A9: 迷光除去フィルター、B1: 焦点曲面台、C1: インキュベーター。(文献5の図を改変)



照射方法

直接照射する方法、ミラーで落射させて照射する方法、Threshold boxを使用する方法などがあります。詳しくは光学解析室までお尋ねください。

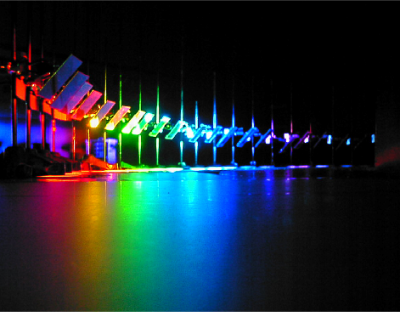

図3. ミラーで落射させて照射している様子.
ミラーの位置や高さを変えることにより、光強度の調節が可能です。

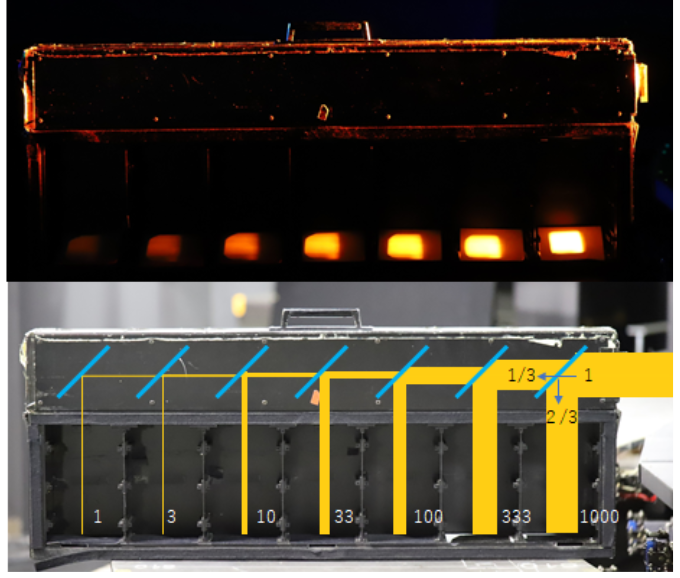

図4. Threshold box.
減光ミラーにより、光量を変えた照射実験を一度に行うことができます。さらに、減光フィルターを追加することも可能です。




施設紹介文献(PDFが必要な方はご連絡ください。)

1)内川珠樹、紫加田知幸、亀井保博『大型分光照射装置「岡崎大型スペクトログラフ」紹介とプランクトン研究の応用例』、日本プランクトン学会報 61 1-4 (2014.3)
2)渡辺正勝 (2001) 作用スペクトルの測定法と大型スペクトログラフ 細胞工学別冊 植物細胞工学シリーズ16
植物の光センシング pp. 171-175.
3)Watanabe, M. (1995) Action spectroscopy: photomovement and photomorphogenesis spectra. CRC Handbook of Organic Photochemistry and Photobiology (W. M. Horspool and P-S Song eds.) CRC Press, Boca Raton, pp.1276-1288.
4)渡辺正勝(1989)作用スペクトルと大型スペクトログラフ. 蛋白質核酸酵素. 34: 692-703
5)M. Watanabe, M. Furuya, Y. Miyoshi, Y. Inoue, I. Iwahashi and K. Matsumoto (1982) Design and performance of the Okazaki Large Spectrograph for photobiological research. Photochem. Photobiol. 36:491-498.

分光照射関連のその他装置類

OLSを効率的に運用するために、OLS照射実験前に必要な簡易型の単色光(波長精度は劣る)照射装置を是非ご利用ください。必要に応じて貸し出しできるものもあります。詳細は光学解析室にお問い合わせください。

A. 簡易単色光源

A1. ホロライト(パイフォトニクス)
10波長域のLEDの小型単色光照射装置。レンズ付きで、拡散・集光も可能。強度調節装置付き。(貸出可能。その他詳細は光学解析室にお問い合わせ下さい。)ホロライト簡易説明書
A2. LED照射アレイ
モデル植物研究支援室に9波長域の照射装置があります。事前の予約が可能です。
(貸出不可。その他詳細は光学解析室にお問い合わせ下さい。)

B. 光量子計

B1. 光量子計(モノテック光量子計 QTM-101)
紫外-可視-近赤外(200-1100nm)域の光量を、放射エネルギー値並びに光量子密度で表示可能。OLS照射室内での使用となります。
B2. 太陽分光放射計【ひだまりMini(相馬光学)】
モデル植物研究支援室にあります。300-1100nmの光源のスペクトル測定が可能です。
※その他簡易型のパワーメーター(顕微鏡用)もあります。
